三角牙自攻螺丝是如何生产制造设计标准行业基础知识
日期:2013-01-18 23:59 浏览次数:次
三角牙自攻螺丝,很多人大致的理解就是牙螺纹是三牙的。起自攻作用的。不需要配合螺母使用的。这些都只是大致的理解,想了解三角牙自攻螺丝,可以去看以前深圳市创固螺丝朱经理建立的百度百科--三角牙自攻螺丝。也可去阅读朱经理写的一文章,文章叫三角牙自攻螺钉规格表,三角牙自攻锁紧螺丝钉规格表。不过今天要给大家介绍的是三角牙自攻螺丝的生产制造专业的设计标准的基础知识。
三角牙自攻螺丝(TAP TITE)主要朮语及技朮参数
1﹑标称直径:螺丝设计﹑生产﹑检验等公认的直径。
2﹑螺距或牙数:相邻两个牙顶之间的距离或每英寸长度的牙数。
3﹑圆形直径:螺丝所测出的最大平均外径。
4﹑三角形直径: 螺丝三角形顶端部位到对面弧线的平均距离。
5﹑底孔径:螺丝孔攻牙之前的原始孔径。
6﹑标称长度:螺丝设计﹑生产﹑检验等公认的长度。
7﹑破坏扭力:螺丝达到扭裂或扭断状态所需要最小扭力。
8﹑抗张力:螺丝在轴向产生塑性变形或断裂状态所需要最小拉力。
9﹑表面硬度:螺丝表面头部较平坦部位测出的平均硬度。
10﹑心部硬度:螺丝断面距中心约1/2半径位置所测出的平均硬度。
11﹑渗碳硬化层深度:螺丝经表面渗碳处理后硬化层的厚度。

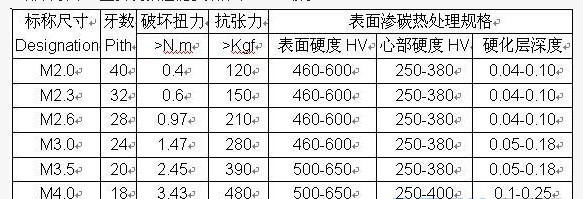

三角自攻螺丝主要机械性能参数标准(5.8级以上)
三角自攻螺丝独特的近似三角形断面轮廓,提供了嵌入式自攻、自锁装置。无需任何弹垫就可以改善发生振动时的锁紧效果,因而连接更可靠,还节省了昂贵的攻牙装置与作业,又降低了直接成本。
三角轮廓便于螺纹成形
1、确保连接完整;2、克服磨擦力增大;3、降低驱动力矩。
完整的螺纹投影面
1、改善产品一致性;2、提高连接效果。
降低连接成本
要降低连接成本的关键就是要删除那些低效率的工序与不必要的部件。当三角自攻螺丝锁进物件时,自动成形了相适应的螺纹线,那些昂贵的自动攻牙设备及攻牙工序就不再需要了。
消除昂贵与费时的底孔攻牙工序与设施
改善装配作业
我们在安装普通自攻螺丝时,常常需要很高的力矩值来克服磨擦力,三角自攻螺丝独特的断面形状,被用来减小磨擦力。相对小的力矩就足以使螺丝安装到位。随着三角螺丝的转动,有强度的、有硬度的母体螺纹线也被成形出来。
缓解螺纹磨损与切屑问题
减少螺纹线之间的干涉
提供了不间断的塑性流动,改善连接完整性
具有代替性
标准的螺纹系列使用也可以用机牙螺丝来替代。
设计上就允许紧固件的拆出与替换
阻止振动状态时的连接松动
三角自攻螺丝的机械性、自锁特性,大大改善了振动情形下的松动能力。一个独特的三角外轮廓,使得安装时材料流向那些螺纹中间的缓冲区内,进而提供一个可靠的配合和很高的退出力矩。
螺纹退出力矩达到IFI 124与524标准。
无需额外的锁紧设置如华司、粘剂,就可降低振动状态下的松动可能性。
增加(紧固件)使用场合
自攻型三角螺纹可以使用于铸造件、薄铁板及硬塑料的各式钻孔、冲孔与芯孔之中。
总之,三角牙自攻螺丝的设计标准得根据它的机械性能,产品特性来定。还有就是根据客户要求来订,按客户给的图片或者样品来设计它详细的标准。满足客户对三角牙自攻螺丝各方面的要求才是我们深圳市创固螺丝所要做到的,一切为了客户。
